加油站常用油氣回收工藝

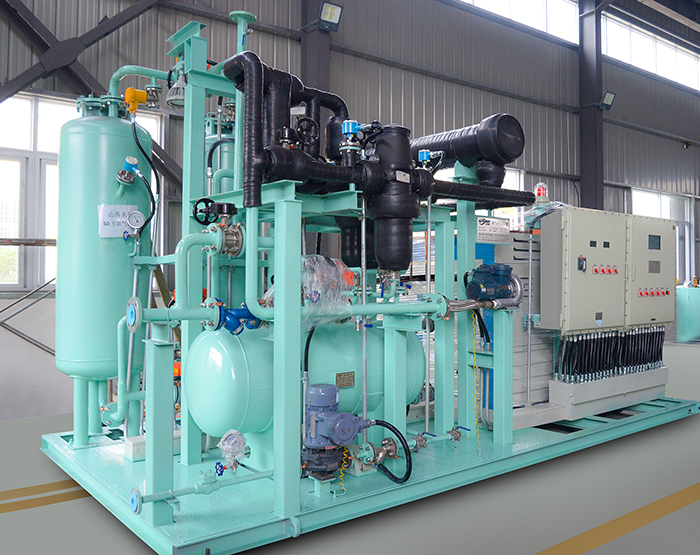

　　1、吸附法油氣回收

　　工藝原理:生產過程中從密閉鶴管收集系統管線來的汽油揮發氣，經凝縮罐分離出其中游離液滴后，進入吸附罐A，揮發氣中的汽油被吸附劑吸附在孔隙中，空氣則透過床層。達到排放要求的尾氣由吸附罐頂部排放口經阻火器后排至大氣。

　　當吸附罐A汽油吸附量達到一定值、在吸附罐頂部即將穿透前，通過PLC程序控制系統按照預先設定、調整好的時間，自動切換至另一吸附罐B進行吸附工作，而吸附罐A轉入再生階段，由解吸真空泵對其抽真空至絕壓15KPa以下，根據變壓吸附原理，吸附在吸附劑孔隙中的汽油被脫附出來。

　　為了保證床層中的汽油被盡可能清除干凈，在后期引入少量空氣對床進行吹掃。吸附劑床層設置有上、中、下多個測溫點。吸附劑吸附汽油時，由于吸附熱的作用，床層溫度會升高，當床層溫度升至一定值時控制系統會及時報警，必要時自動切換至另一吸附罐工作，或關閉油氣進口閥門，以確保安全。吸附劑脫附汽油時，為吸熱過程，床層溫度又會下降。

　　吸附罐進口油氣管線及尾氣排放管線均設有阻火器，在尾氣排放管線上還可裝可燃?xì)怏w檢測報警器。真空泵機組采用液環式、閉環系統。脫附、解吸出來的高濃度油氣(富氣)進入真空泵后，與工作液及部分凝結的液態汽油在真空泵出口分離器中分離。分離器設置有液位高低報警聯鎖，當液位超過高限時，自動排液;工作液液位過低時，補液電磁閥打開。

　　真空泵產生的熱量由工作液循環管線上冷卻器中的冷卻介質帶走。自真空泵出口分離器分離出來的油氣(富氣)送至填料吸收塔下部，用常溫汽油吸收。從罐區來的汽油由油泵送入吸收塔頂部，自上而下經填料與自下而上的油氣進行充分接觸，由于液體分壓低、流量較大，相平衡分壓比油氣分壓低，大部分的油氣不能繼續以氣相存在，高濃度油氣被成品油吸收。在吸收塔未被吸收的少量低濃度油氣，從吸收塔頂部再引至吸附罐前油氣總管，送入吸附罐進行循環吸附。

　　工藝要點:要精心篩選出適合汽油揮發氣反復吸脫附場合的吸附劑,由于硅膠吸附揮發氣中絕大部分的汽油，且溫度升高小,而少量的活性炭對微量的汽油可進一步吸附，但溫升較大，有著火燃燒隱患;所以吸附劑床層可分為硅膠和活性炭兩種,通過分層鋪放從而避免兩者缺點，充分發揮活性炭吸附尾氣濃度低的優勢。

　　2、吸附+冷凝法油氣回收

　　流程及工藝原理: 加油站一、二次收集系統來的油氣(輕烴組分與空氣的混合物)被送至炭吸附罐，輕烴被吸附在炭層上，除去了大部分輕烴后達標的尾氣由炭吸附罐頂部排至大氣。吸附飽和的炭吸附罐用真空泵抽真空，其中的輕烴被解吸，并送至超低溫冷凝單元。先由超低溫冷凝機組第一級預冷至+2℃左右，除去水蒸氣，再繼續由第二級冷至-40℃，將大部分輕烴冷凝成液態油，暫存于貯油槽。而未被冷凝的氣體，送至回收碳罐吸附，尾氣由回收碳罐頂部排至大氣[4]。將“吸附、冷凝”兩種處理方法優化組合在一起，既降低了裝置整體能耗，又充分發揮了吸附法適應性強、回收率高的特點，處理后尾氣達到國家相關標準要求。

　　值得重視的是加油站要盡量采用增強型油氣處理技術(EVR)，將效率提高到95%以上，相應的要增加減少油槍滴油、盡量采用在線監測和后處理等技術。

　　除了“吸附法”和“吸附+冷凝法油氣”回收工藝外，還可根據具體情況選擇“直接冷凝法”、“吸附+吸收”、“膜分離法”等工藝方案，從而找到最佳的油氣回收解決方案。各種回收方法適用不同的場所，通常而言，吸附法油氣回收裝置適用大中型油庫，冷凝法油氣回收裝置適用小型油庫、油船，“冷凝+吸附”法裝置適用加油站。

加油站安裝油氣回收裝置的依據

　　加油站油氣回收系統檢測依據的應該是相關部門出具的國家標準或者行業標準，法律法規不會具體到具體的檢測事宜，只是會提一些原則性的要求。

　　各省份會根據情況出臺《##省油氣回收綜合治理工作方案》確定明確的時間進度。

　　如河南省加油站必須安裝油氣回收裝置依據是《河南省油氣回收綜合治理工作方案》第一條：

　　治理任務和目標

　　1、治理任務

　　對全省儲油庫、油罐車和加油站實施油氣回收綜合治理,安裝油氣回收處理裝置(系統),減少汽油容器倒換過程中油氣揮發排放。

　　2、治理目標

　　2014年12月底前完成全省儲油庫、油罐車和高速公路、城市市區內加油站的油氣回收治理工作,2015年6月底前完成其余加油站的油氣回收治理工作。
